Évolution de l'informatique

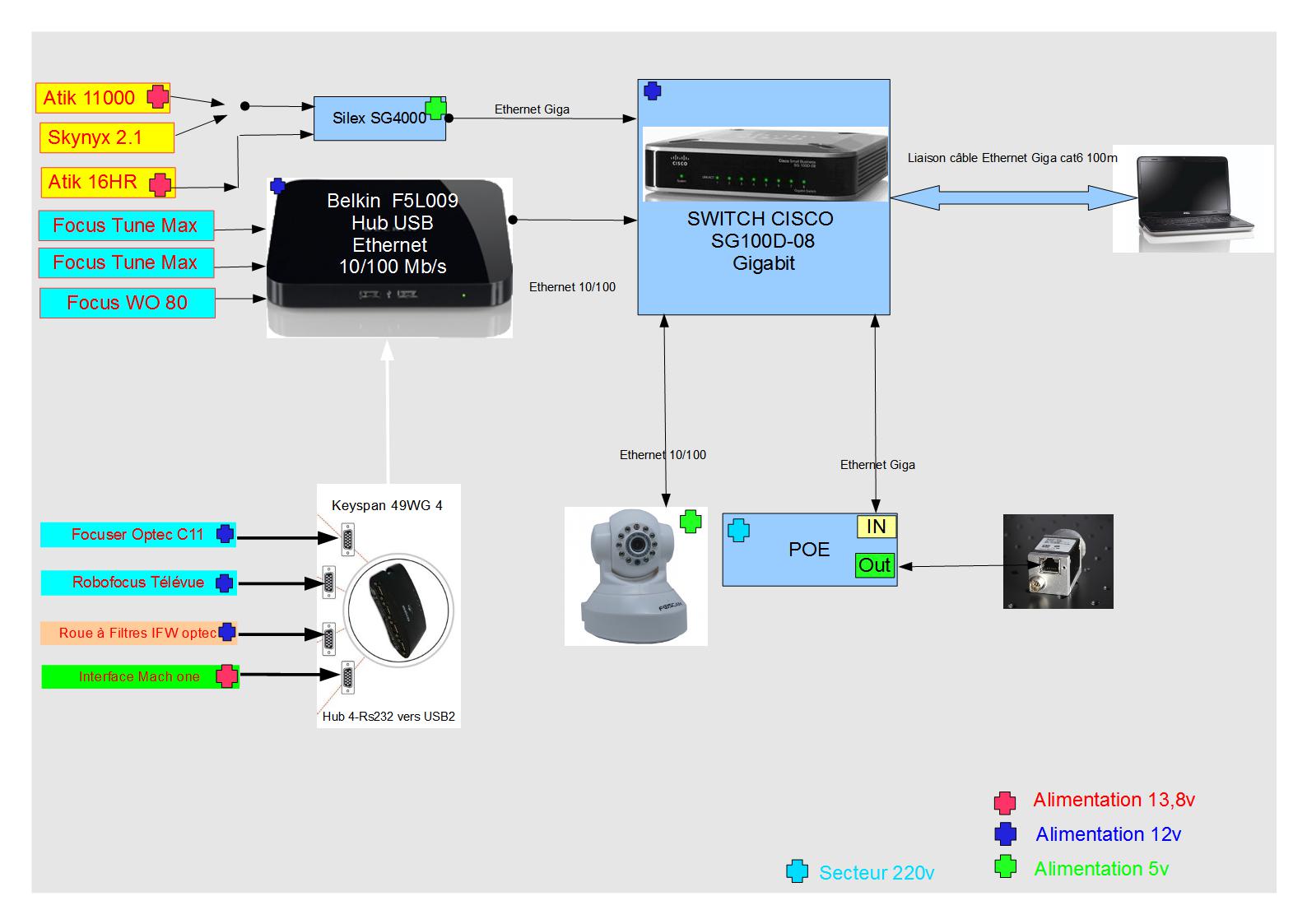

Mon câblage informatique figé depuis deux ans ( 2013/2014) voir ci-contre ,ne permet pas de commander à distance une caméra USB3 ( le Gigabit n'est pas suffisant en performance) et m'a permis d'identifier un certain nombre d'améliorations que je vais appliquer avec une nouvelle configuration.J'avais dans mes projets depuis un moment de mettre un PC au pied de la monture

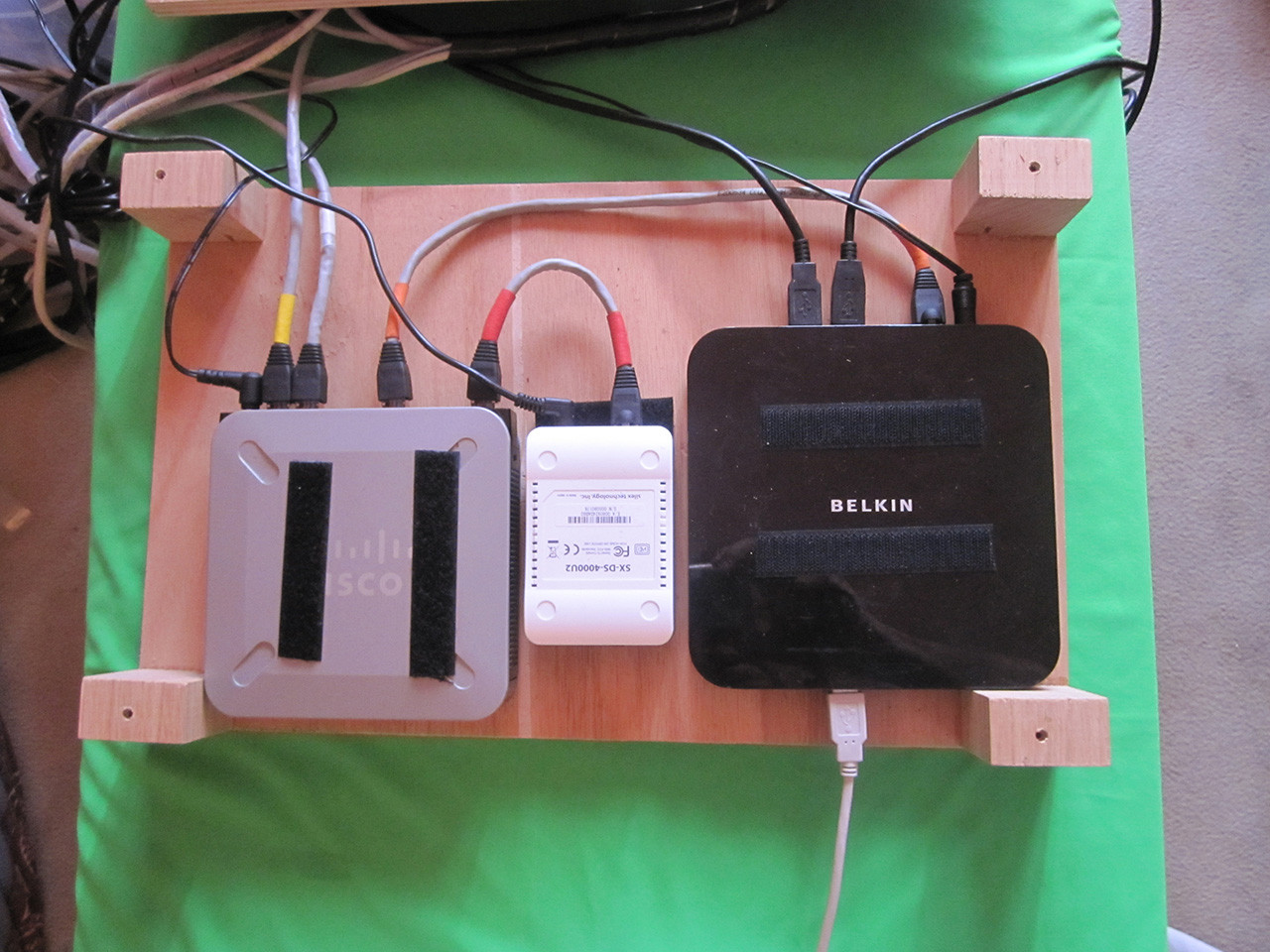

Voilà ce que ça donnait au rez-de-chaussée

le Switch Cisco

Le SG4000

Le HUB Usb/Ethernet

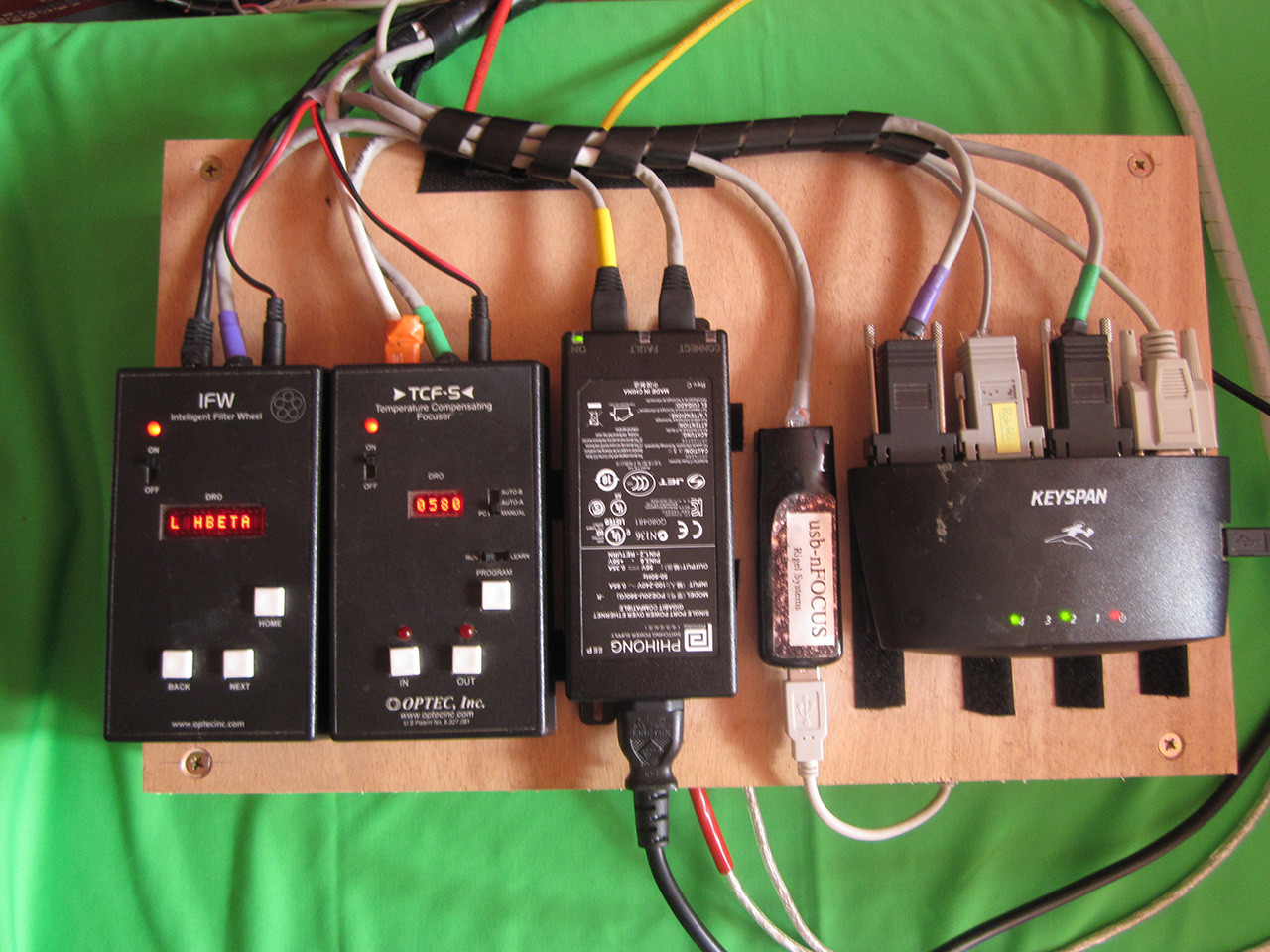

Et au premier étage

Boitier Optec Roue à filtres

Boitier Optec Focuser

Alim POE pour Basler

Interface PC pour Focuser Tune Max

Hub 4*RS232 vers USB Keyspan

Je suis donc parti sur une configuration avec un PC Local durçi qui sera installé au pied de la monture, avec prise de main à distance. PC durçi parce que les température quand on fait du solaire montent assez vite , et l'hiver la nuit peuvent parfois descendre pas mal!!La difficulté étant de trouver un PC avec tous les interfaces nécessaires.Je souhaite éviter au maximim les "boîtes" intermediaires

Olivier (OLIVDESO), m'a indiqué un PC ( le FIT PC4) que propose une société (D2M) avec des interfaces approchant ma config

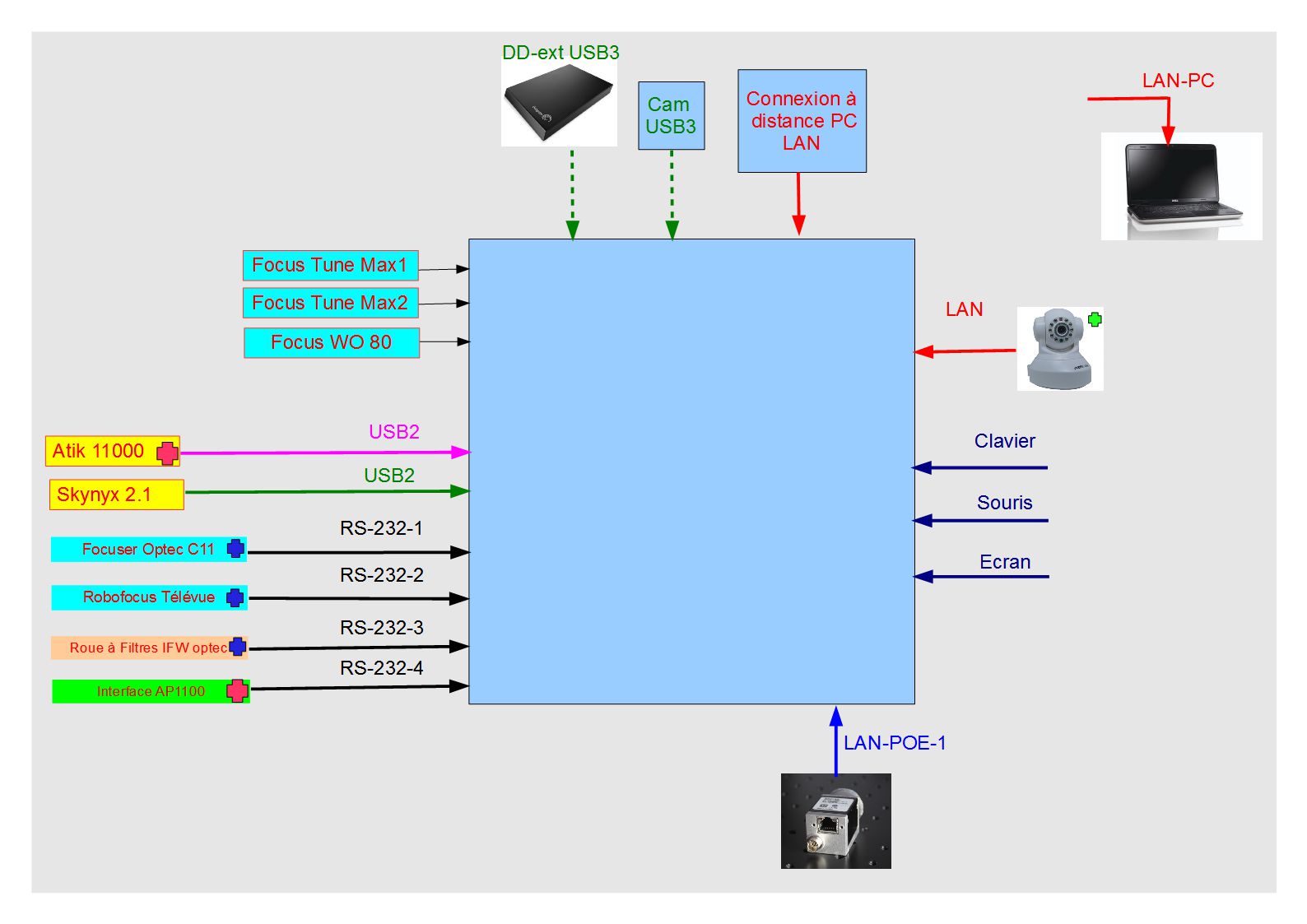

Donc l'idéal serait:

4 liaisons RS232

7 USB2 ( j'inclue Clavier + Souris)

2 USB3

3 LAN dont un POE

+Sortie pour Moniteur

Comme le PC ( FIT PC4) manque de liaisons série ( une seule) , J'envoie mon CDC et en retour la société me propose le "Twister" TW2A21S

http://www.ipc4u.fr/mini-pc-durcis/mini-pc-lexcom/tw2a21s-00c.html

Il possède 6 liaisons série et 4 USB (2 USB3 et 2 USB2)

Il est possible de transformer 2 Liasons Série en 2 USB3

Il possible d'ajouter une carte LAN avec 4 liaison POE

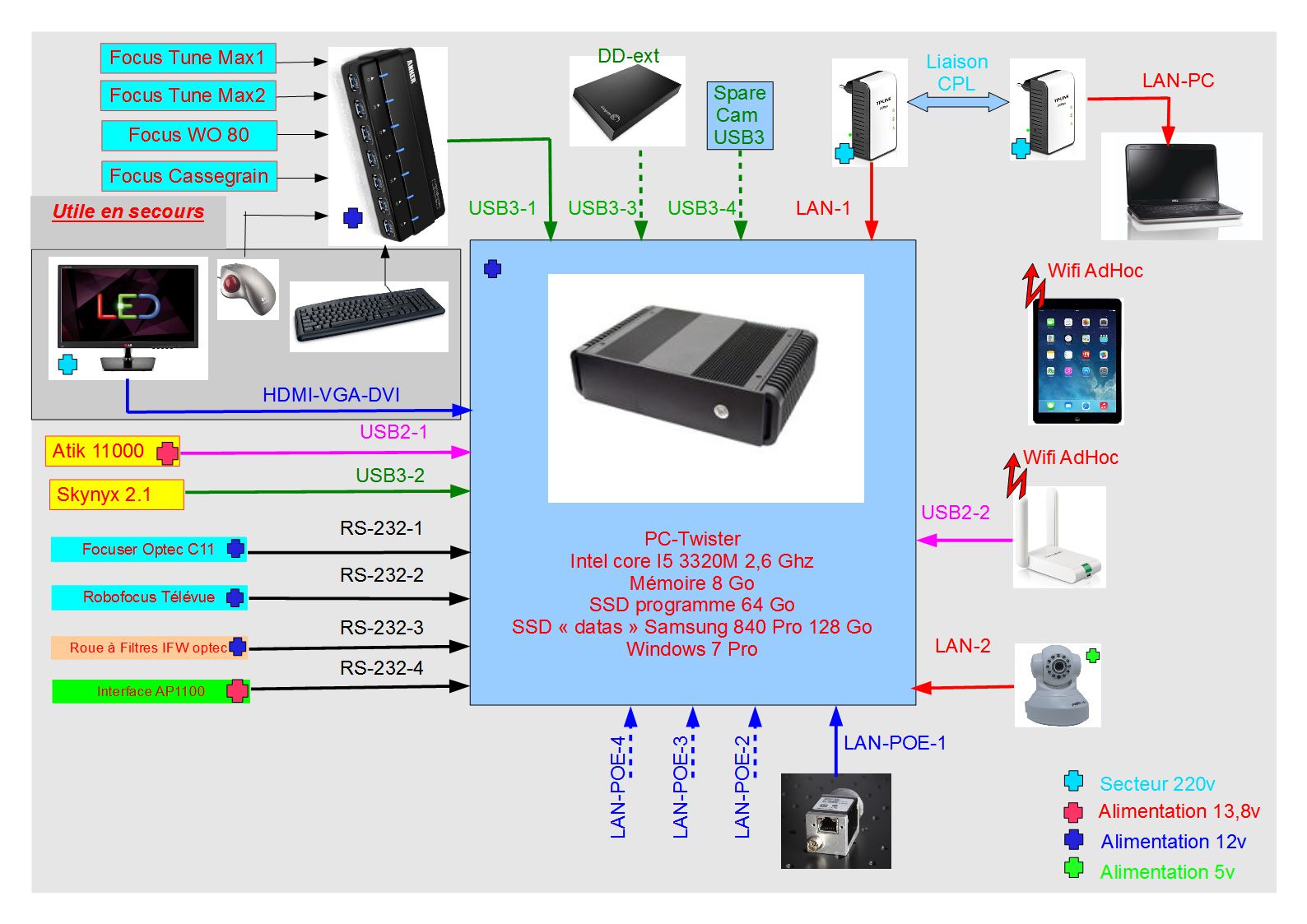

Je pars donc sur cette config , je décide de ne pas prendre de SSD tout de suite, ni la carte POE , que je mettrai éventuellement plus tard... et puis assez rapidement j'intègre un SSD et la carte POE , donc voici la config retenue mi 2014, la connexion de l'IPAD ( liaison wifi Adhoc) remplace localement un écran et permet de vérifier le bon fonctionnement localement

Cette config marchait bien, les quelques ennuis sont:

si plantage ou non démarrage, obligation de mettre l'écran directement sur le PC car VNC ou Teamwiever ( logiciels qui permettent l'accès à distance) ne marchent plus donc plus d'accès à distance

Je trouvais que le mise au point pour le planétaire et le solaire n'étaient pas top ( réactivité et définition)

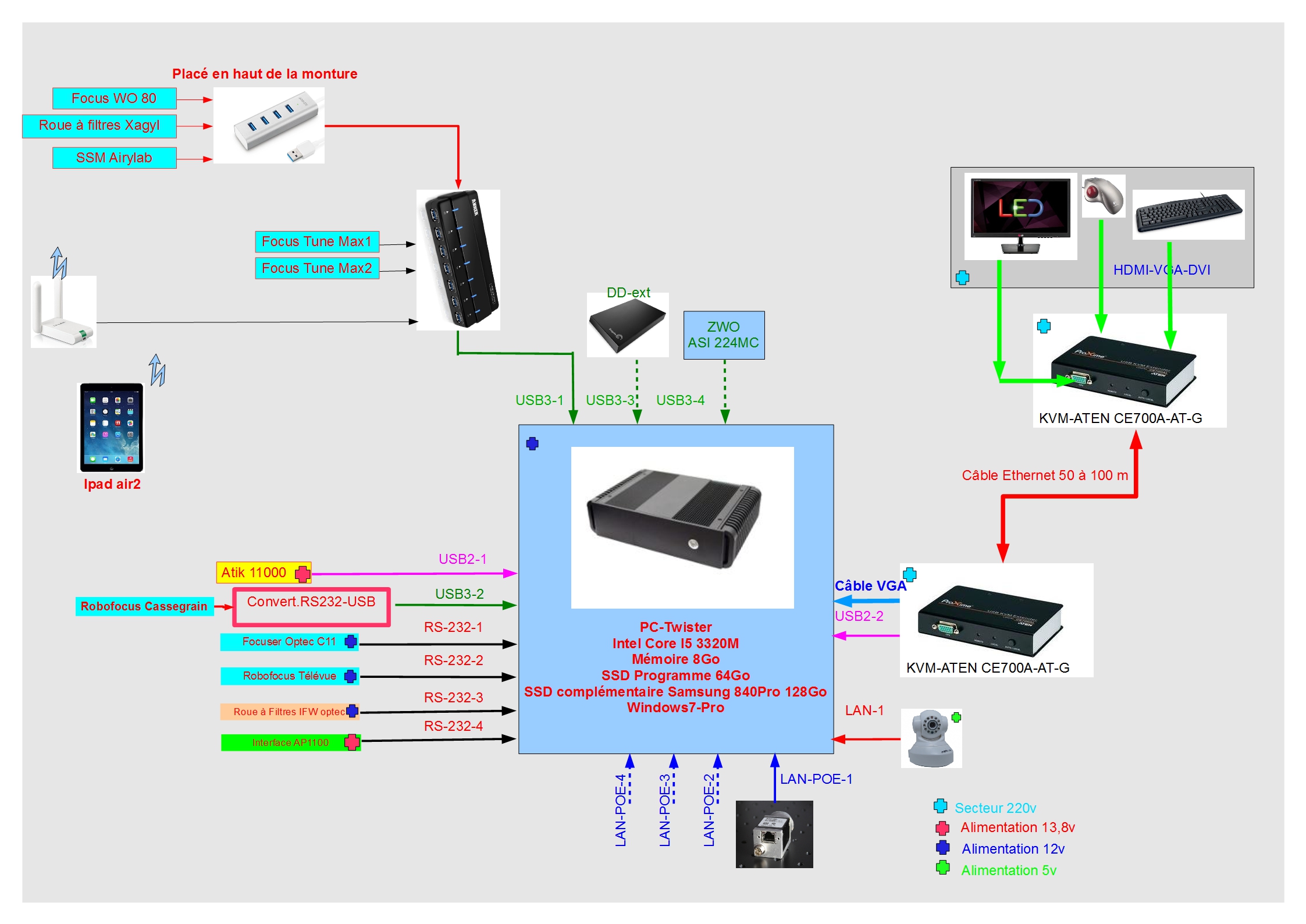

J'ai donc cherché une solution d'écran déporté et j'ai investi dans ce nouvel interface de marque KVM pour arriver à la solution ci-contre

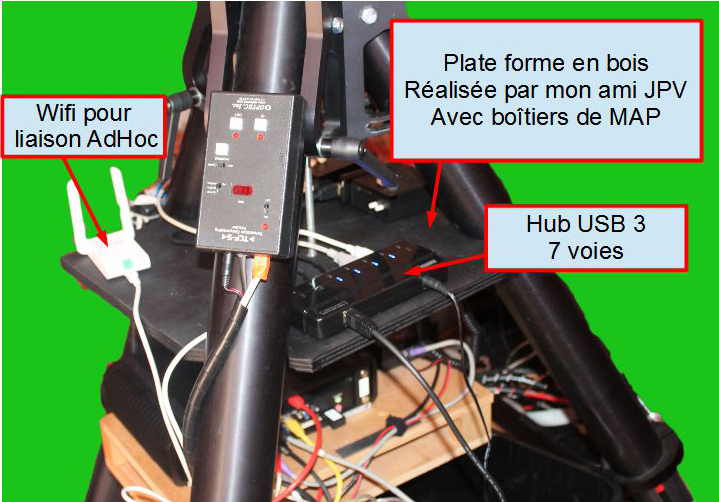

Voici ce que ça donne en position et câblage pour la petite plate-forme ajoutée sur le pied mais bien pratique pour positionner tous ces accessoires

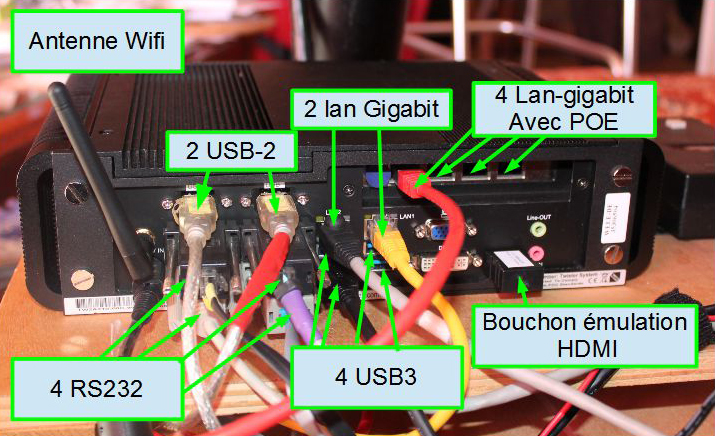

Voici comment se présente le câblage sur le twister

Le fonctionnement est satisfaisant, il faut faire en sorte que les câbles soient bien maintenus...en cas de panne les éléments sont assez faciles à dissocier...à confirmer dans le temps.....
