Tout a commencé par une commande.. Celle qu'on attend peut-être avec un peu plus d'impatience que les autres.J'ai commandé mon matériel chez Ovision qui assure un service remarquable!!
Voici comment comment se présentent les paquets à l'arrivée, ça m'a pris un peu de temps de tout sortir, vérifier que tout est là!!

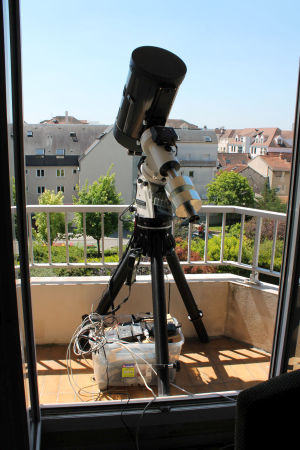

Le premier montage a été fait sur le balcon, comme on peut le voir sur la photo ,le balcon étant très petit, comme le sud n'est pas perpidenculaire au Balcon, la position des pieds a nécessité une pièce d'adaptation réalisée par Ovision, pour que la plage de réglage en azimuth ( +/- 9°) permette bien d'atteindre le sud.Vérification faite tout va bien et le trépied réglable ( FHD Gemini) me permet d'être au mieux.Je n'utiserai pas sur le balcon la totalité du SETUP, ce sera soit le C11 soit la Télévue , avec en parallèle la WO80, en effet l'encombrement de la double platine avec la rembarde et le balcon du dessus réduiraient considérablement la mobilité et l'accessibilité au ciel.
Ensuite j'ai tout rentré dans le salon pour monter l'ensemble du Setup et reprendre la totalité du Câblage

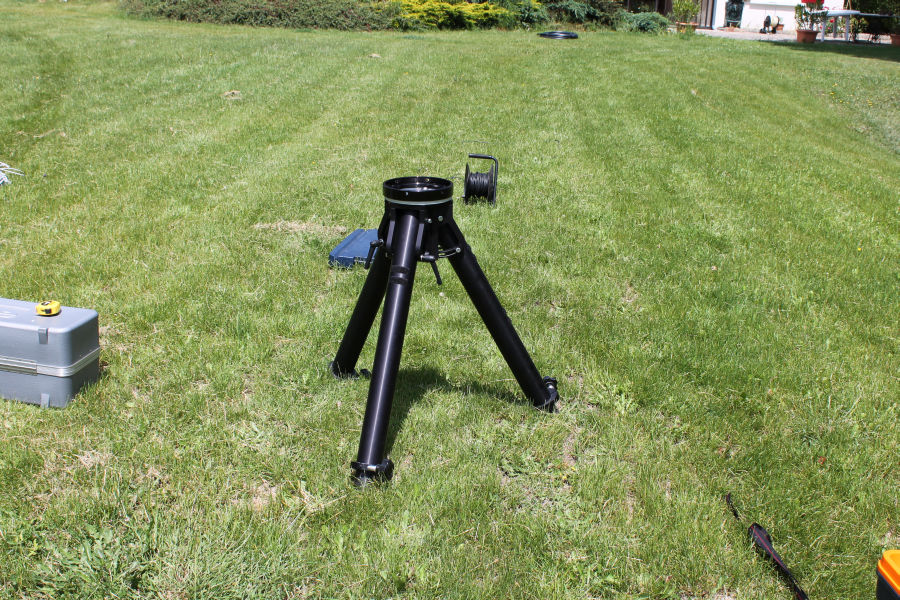

Mon ami JPV m'ayant proposé sa maison dans la Creuse en juin j'y descends avec objectif de faire du planétaire et Solaire et j'en profite pour faire les photos des différentes phases du montage pour mon site, et ça commence bien sûr par le trépied, c'est un élément assez lourd mais facile à déplacer , ce n'est pas un vrai problème de poids..pas besoin de le hisser !!
Poids 23.5 kgs
Jambes rabatables et réglables en hauteur de 84 à 122cm.
Capacité de charge 193 kg ( ça devrait aller!!)
Remarquable stabilité!!!

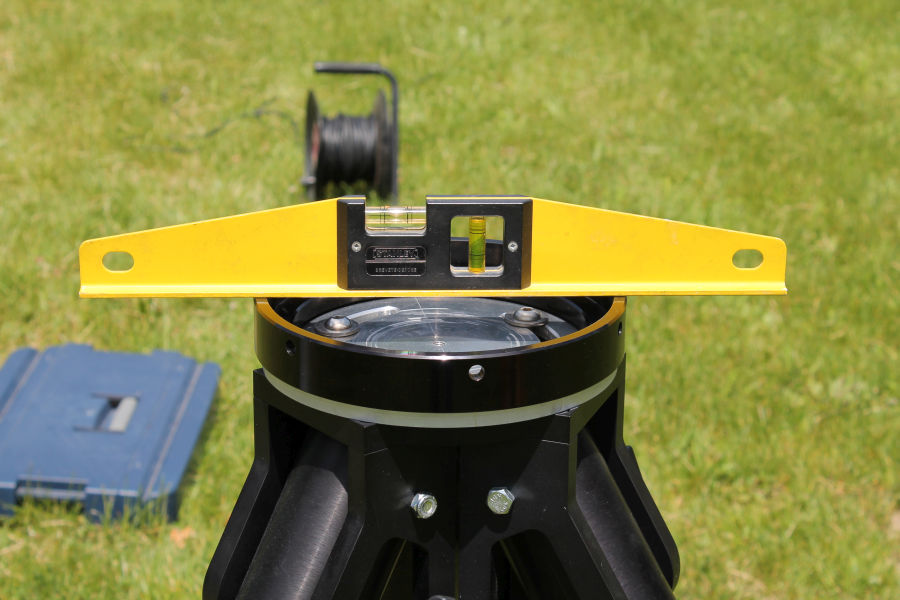

Donc à la boussole vers le Nord, et niveau pour bien dégrossir les réglages
On aperçoit sous le niveau la pièce d'adaptation qui me permet le réglage sur le Balcon avec les Oblongs ( faits à la main par Franck!!) , je les ai positionnés en " normal" afin que les poids soient dans le prolongement du pied au nord

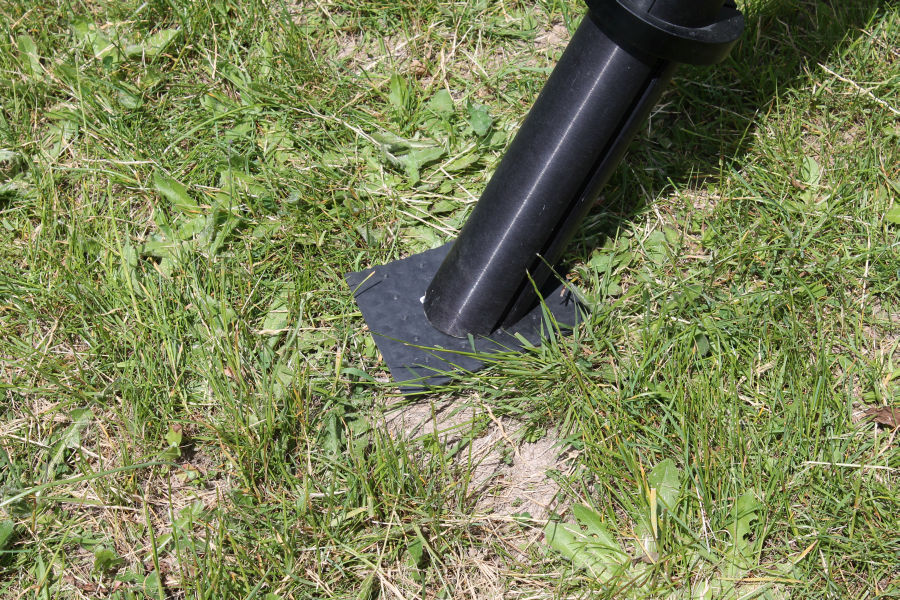

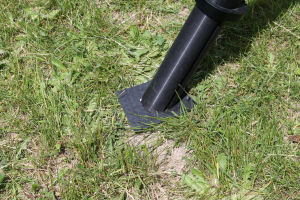

Pour mettre un support sous les pieds j'ai découpé des pièces sur un tapis caoutchouc, qu'il serait sans doute préférable de coller sur des petites plaques de bois, modif à prévoir!!
C'est complètement indispensable avec ces pieds qui son tubulaires et , qui sous le poids s'enfonceraient inévitablement si le terrain est un peu meuble, et c'est le cas ici.
Ensuite montage de la tête équatoriale, elle est en deux parties :

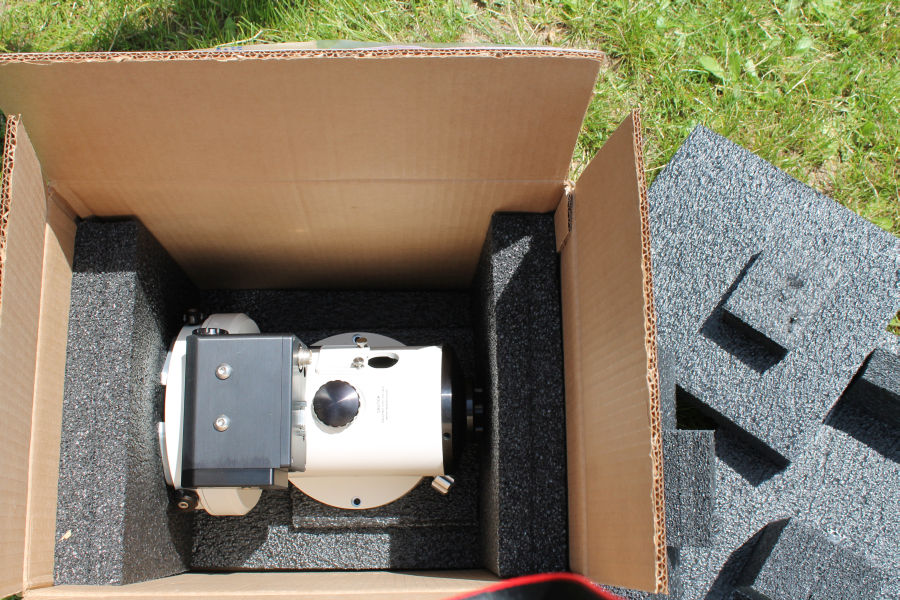

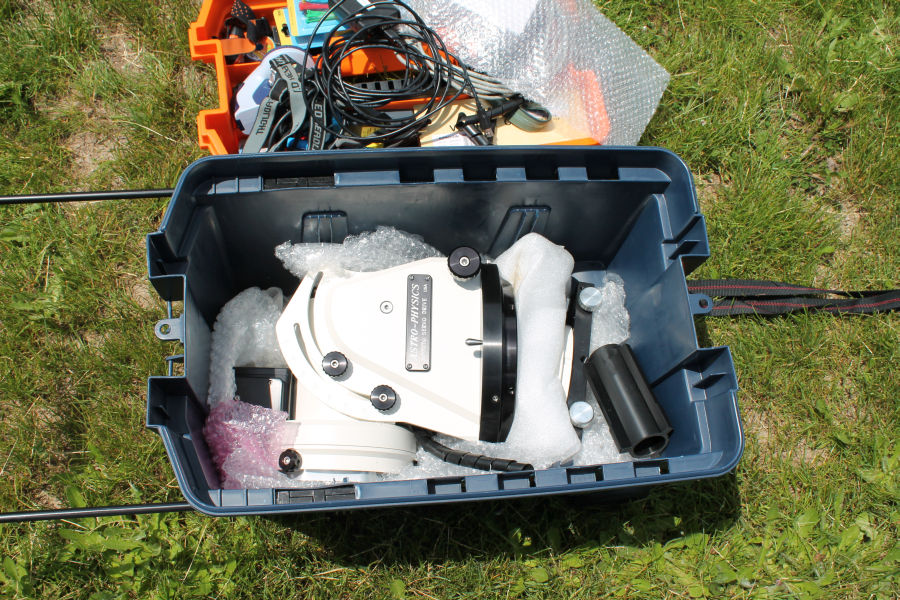

L'ascencion droite sur l'image pèse 11.3kgs, donc une facilité au montage , on la sort très facilement de la boîte

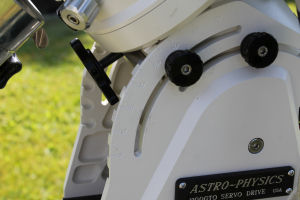

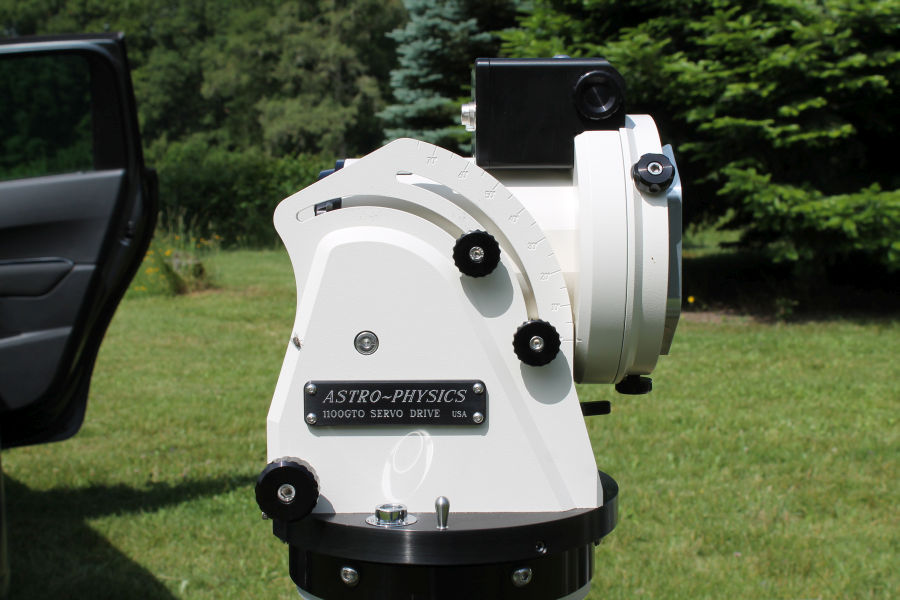

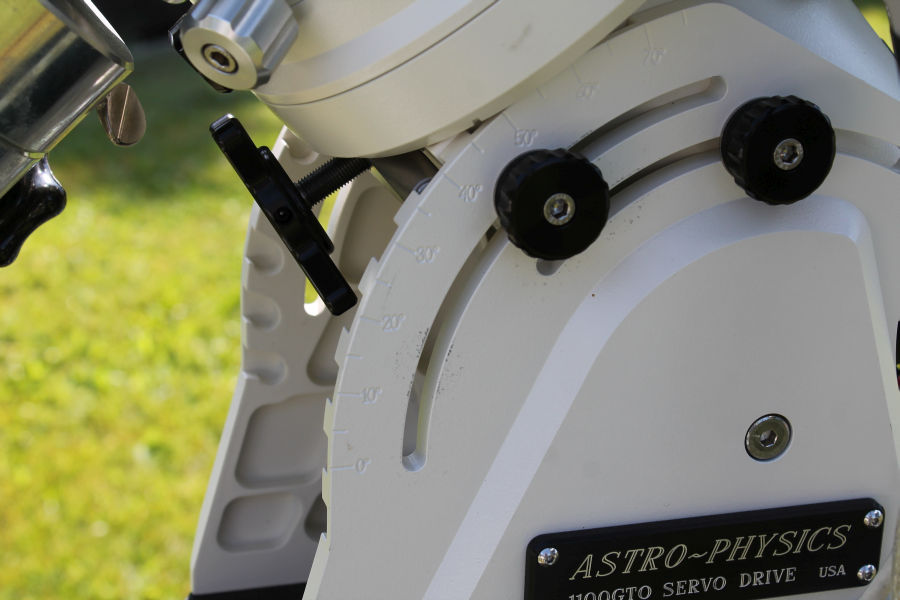

Ensuite le positionnement de la tête se fait en fonction de la latitude du lieu
9 positions prévues pour couvrir l'ensemble des latitudes
46° pour Ponty , il faut donc positionner la pièce de réglage dans l'encoche N°6, la mise en station de jour bien connue des "AP-ÏSTES"( Park1..Park2..Park1..Park3) permettra d'affiner un peu ce réglage.
Et ensuite l'utilisation de PEMPRO de nuit finira de parfaire la mise en station.
Je n'ai pas pris l'option viseur polaire ( qui soit-dit en passant a une précision remarquable, d'après les deux AP-ïstes du club, mais un coût assez remarquable lui aussi!!) et qui n'est utile que si vous sortez pour une nuit, moi je ne pars pas pour moins d'une semaine...

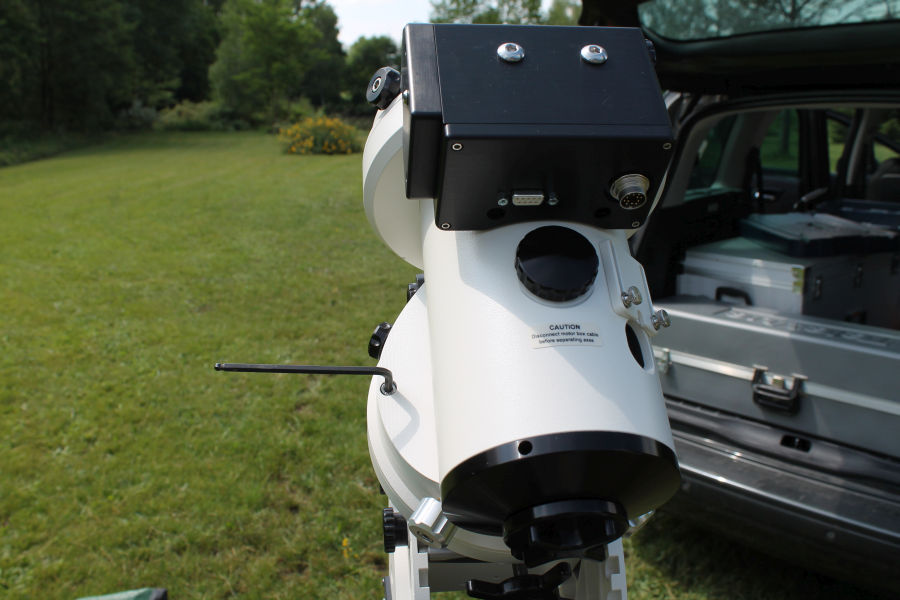

Et puis montage de la partie déclinaison
moins lourde :7.3 kgs
j'ai gardé pour le transport sa boîte d'emballage très bien faite

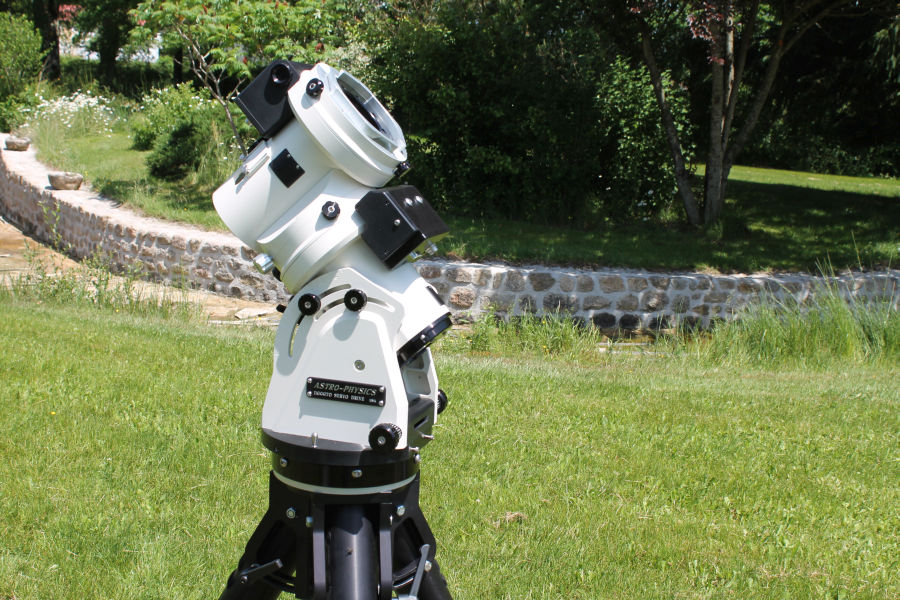

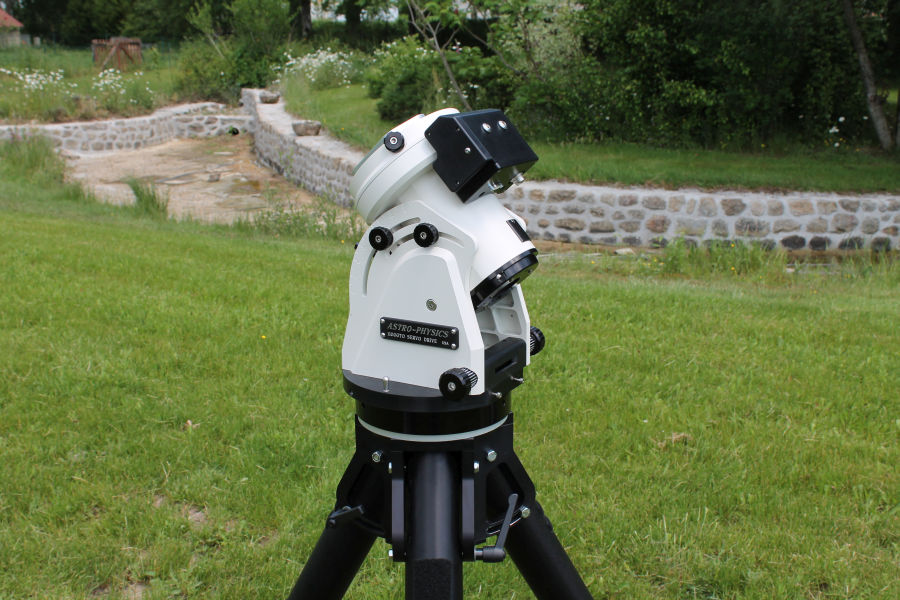

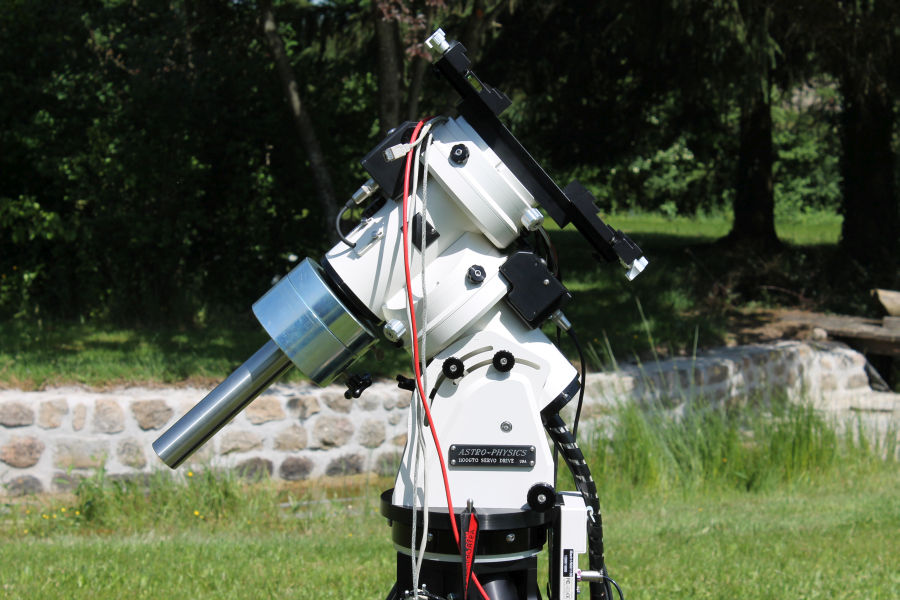

et voilà c'est monté , très facile le montage!! Deux vis à serrage manuel permettent une très bonne fixation
Cet ensemble permet de recevoir une charge de 50 Kgs
Deux vis complémentaires sont prévues pour une sécurité maximale
on positionne les deux vis et on serre!!

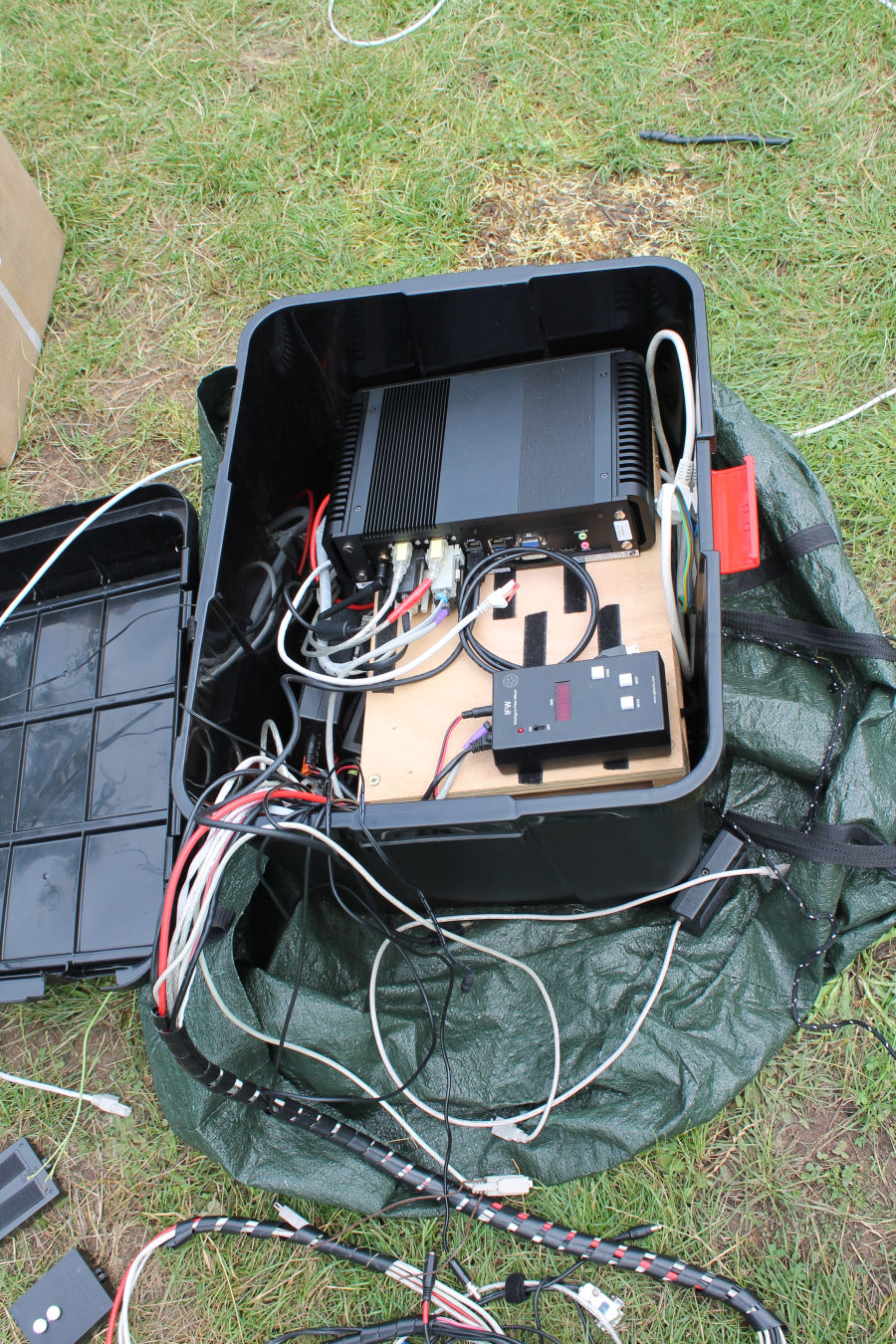

c'est ici:et voici les câbles et l'électronique de contrôle , une page spéciale a été rédigée pour décrire cet aspect là c'est ici :L'informatique

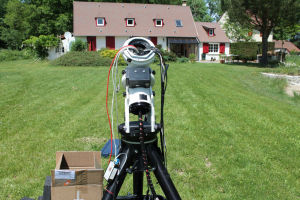

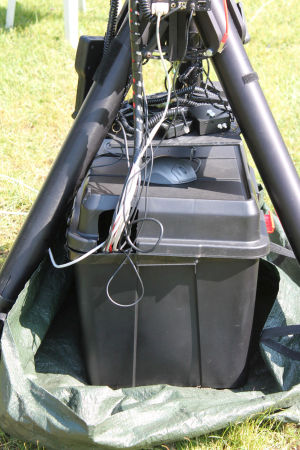

les câbles sont sortis de la boîte , la boîte plaçée à l'intérieur du trépied, les différents câbles ont été gainés , tous les câbles sont passés même s'ils ne servent pas dans certaines configurations
Cet aspect là n'est pas complétement figé, encore quelques évolutions en cours
La grosse boîte noire est un PC Durçi la petite est la commande de roue à filtres
Les câbles se passent assez facilement ( peut-être un peu moins si on a l'option viseur polaire)

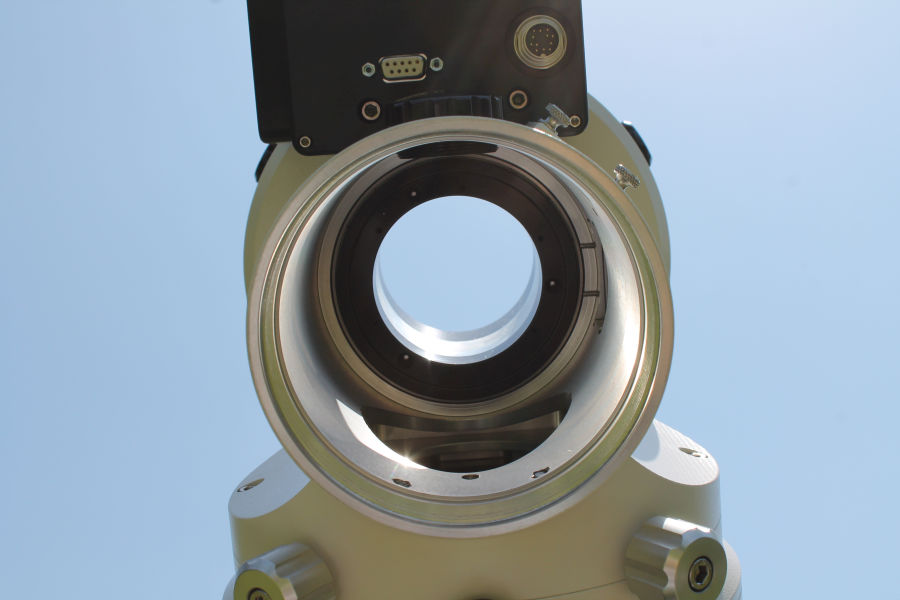

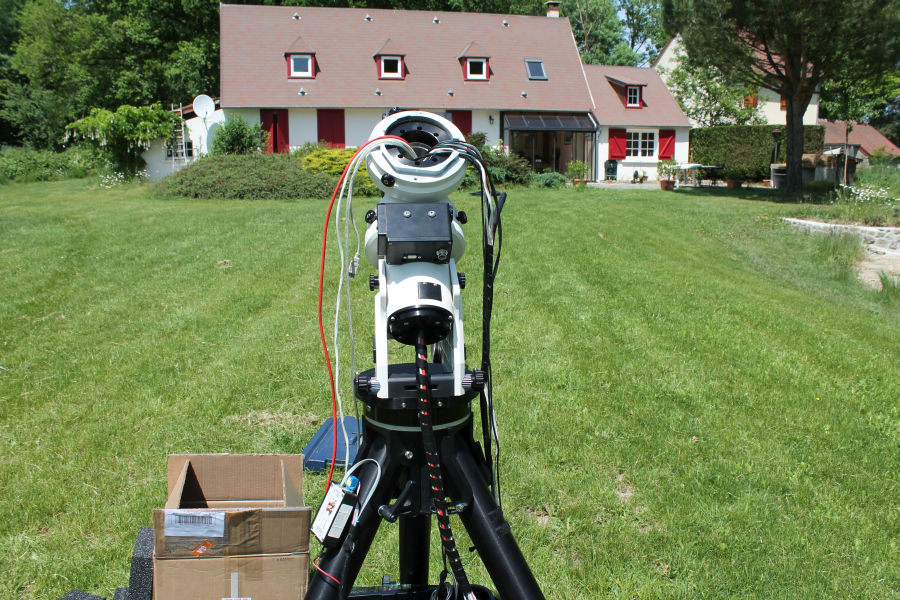

deux passages très larges sont prévus de part et d'autre de la tête, donc aucun problème pour passer tous ces câbles, les

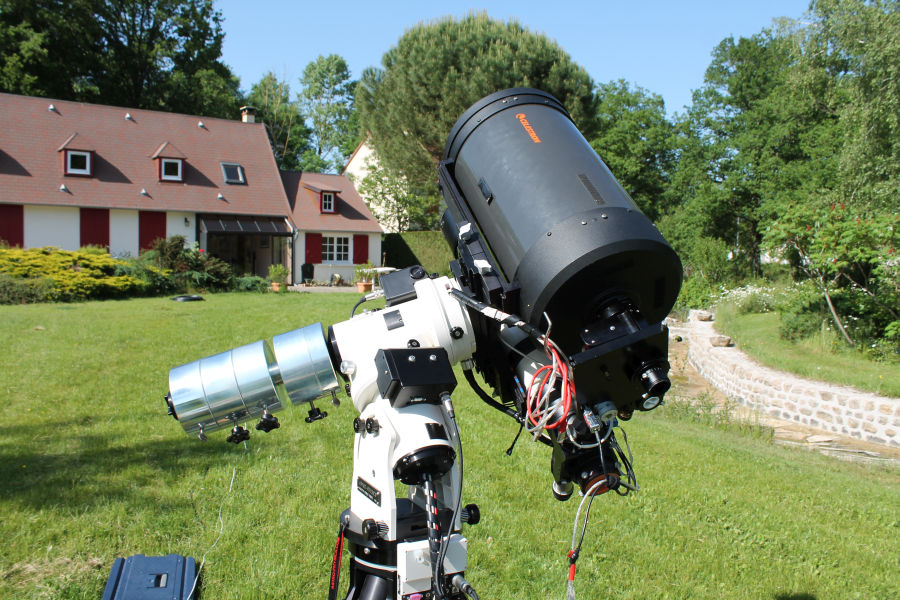

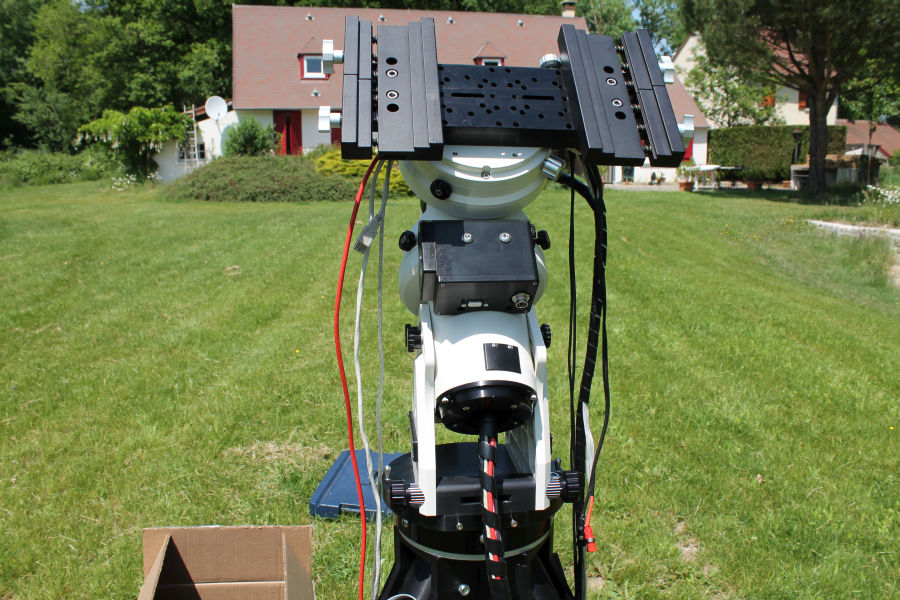

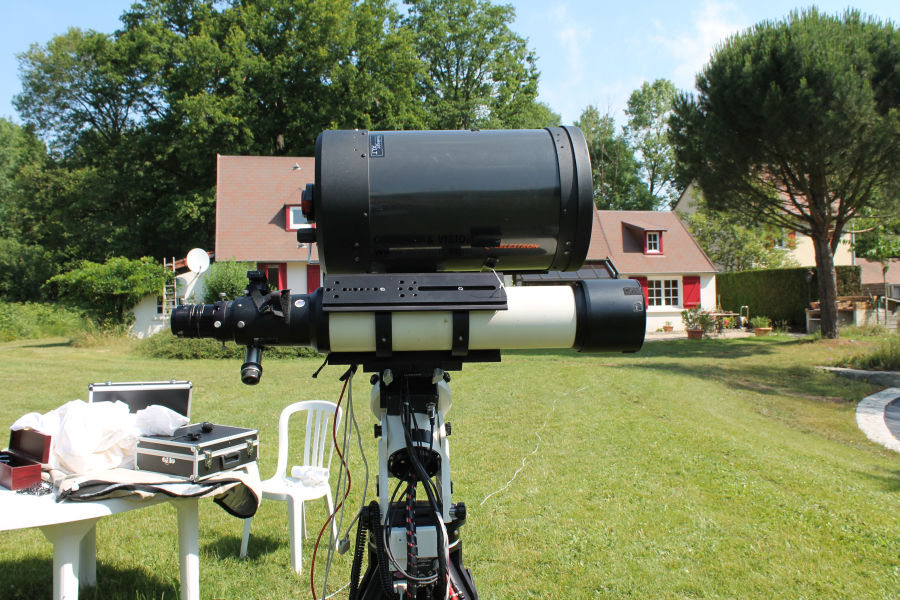

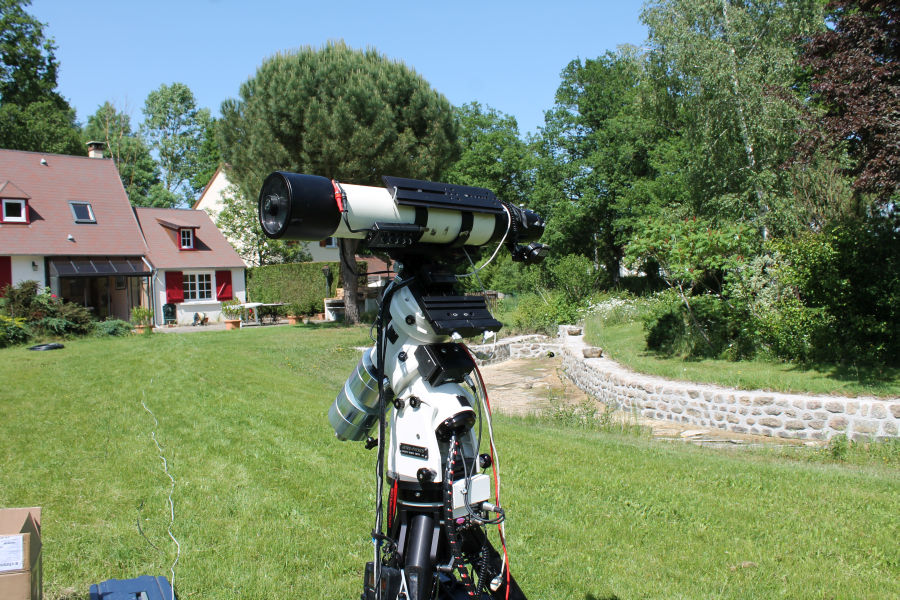

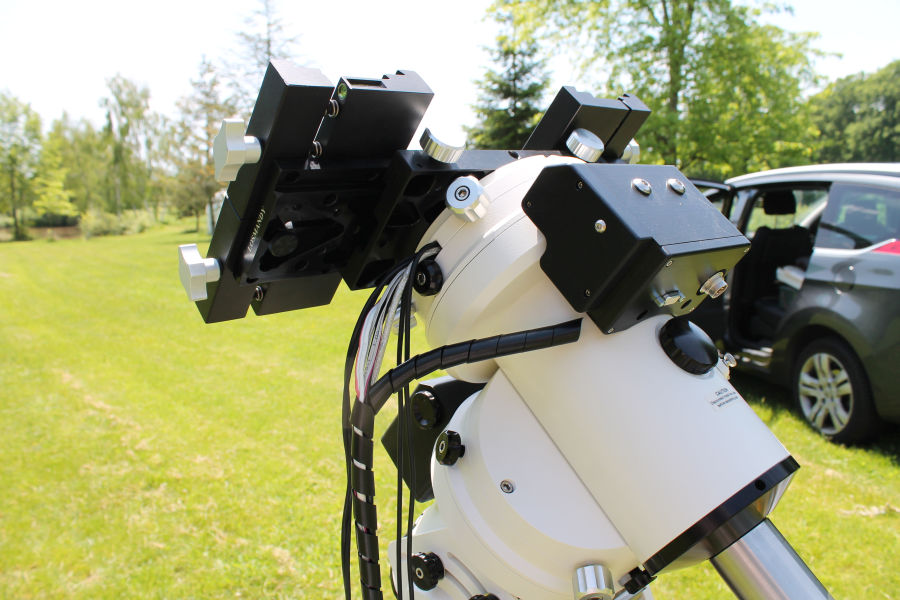

Ensuite on monte la partie supérieure de la tête sur laquelle, j'ai monté la double platine

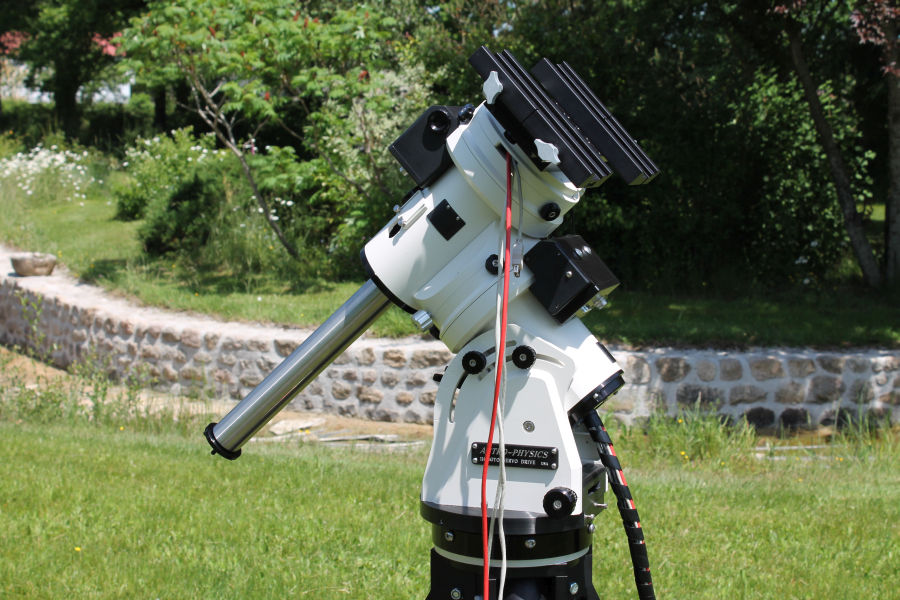

On peut remonter la cache arrière et la barre de contrepoids qui pèse 4.8 kgs

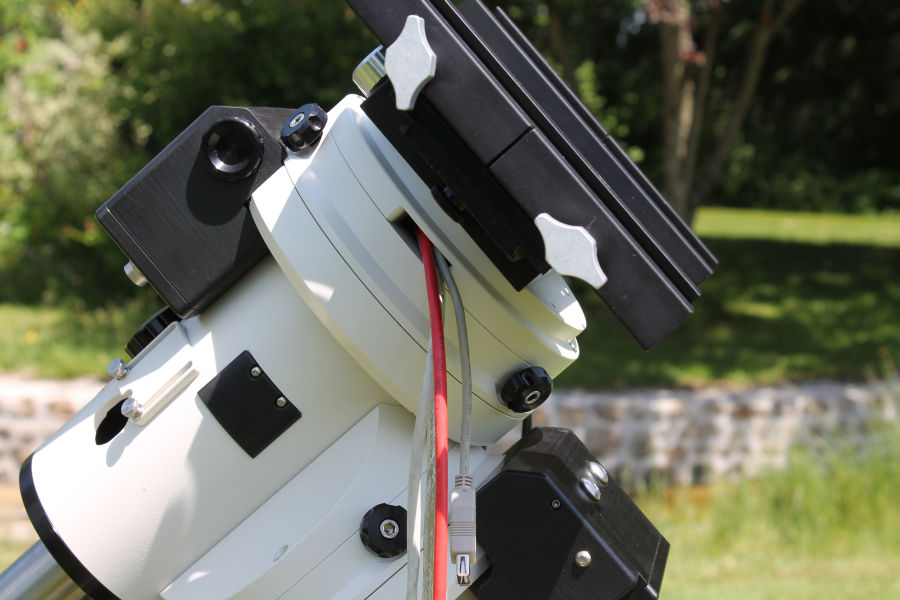

Gros plan sur la sortie de l'autre côté
ce qui est apréciable c'est qu'on a la possibilité de faire coulisser les câbles , pour les ajuster au mieux, ils ne sont pas contraints du tout, et pourtant il y en a un bon nombre.

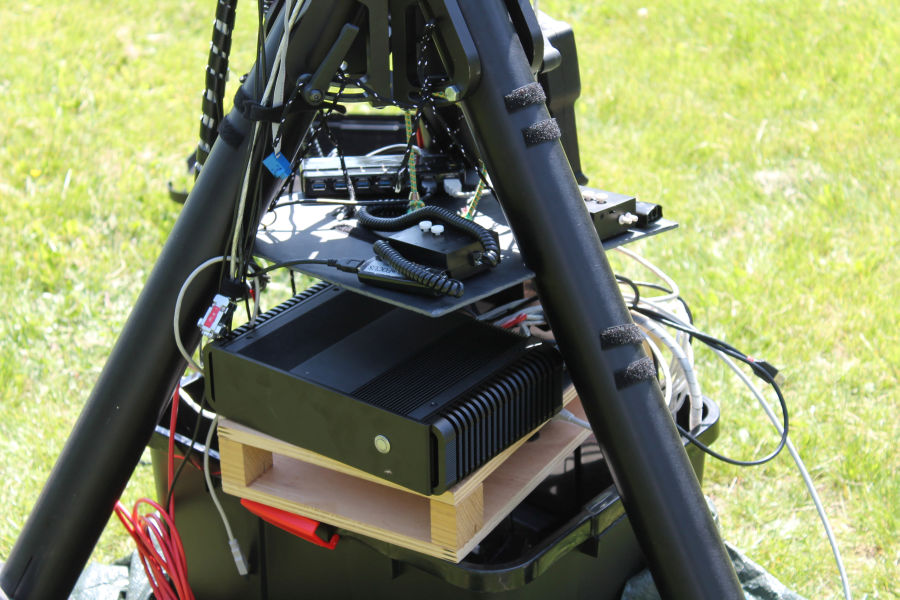

L'ordinateur est sorti de la boite pour qu'il ne chauffe pas trop et pour "donner de l'air" aux alimentations qui sont à l'intérieur
J'ai fait une maquette de plateforme en carton plume pour mettre l'ensemble des mises au point , ils faut qu'elles soient accessibles en manuel
Il faudra refaire cette plateforme en bois ( mon ami JPV devrait pouvoir m'y aider) et optimiser les câbles...

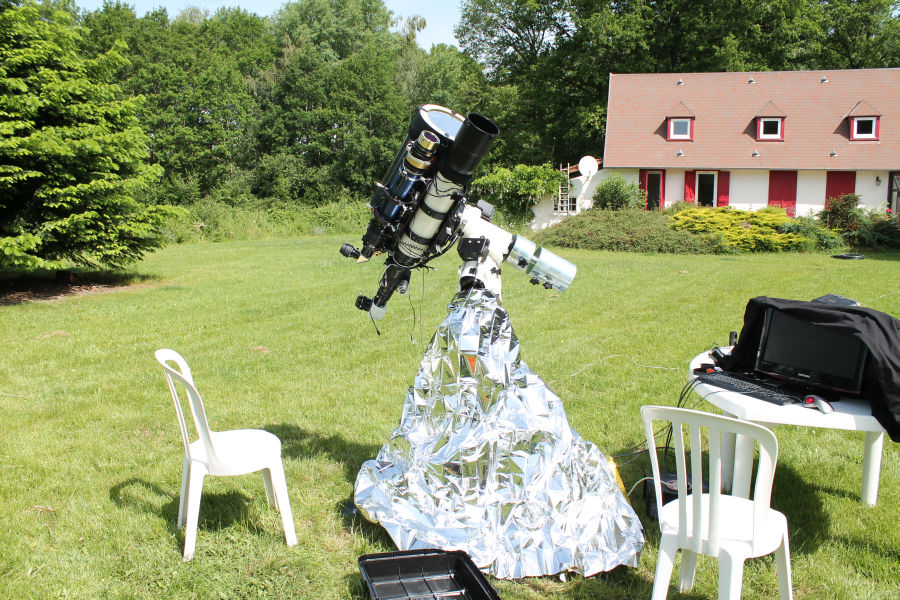

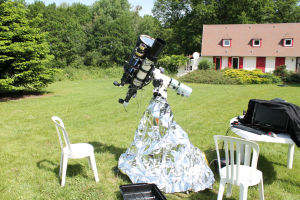

Après avoir entouré toute la partie électronique d'une couverture de survie, les observations solaires peuvent commencer..
La protection est efficace ( 52°C au soleil ce jour là et 33°C sous la couverture)
Donc nous allons mettre en place la protection quand le matériel est non utilisé ( journée ou nuit), et temps entre couvert , pluie et éventuellement Grêle

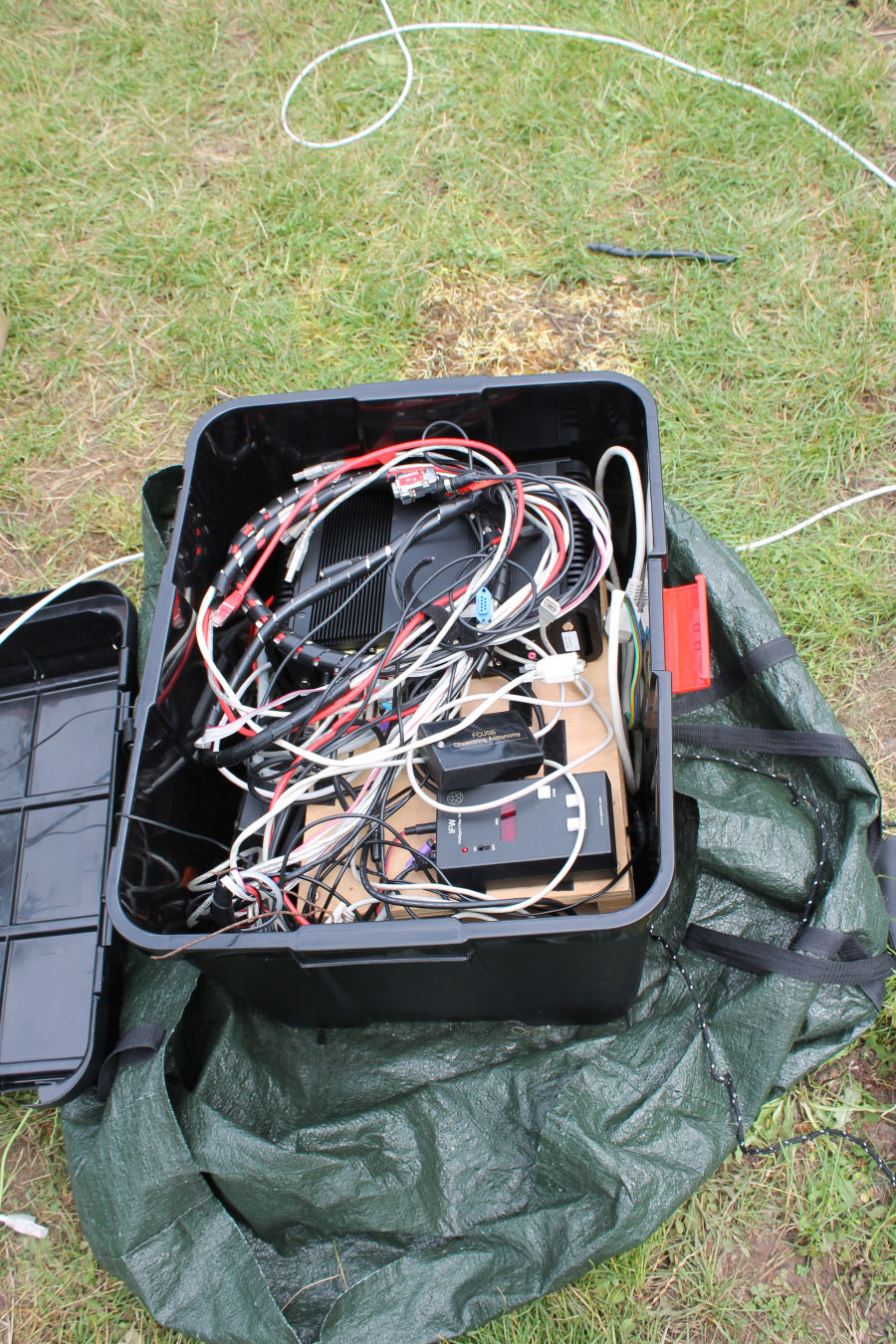

Je commence par remettre l'ordinateur dans la boîte et je referme la boite, un trou a été fait permettant de laisser passer les câbles, il est prévu que je puisse mettre dans la boîte la plateforme du dessus avec les boitiers des différentes mise au point

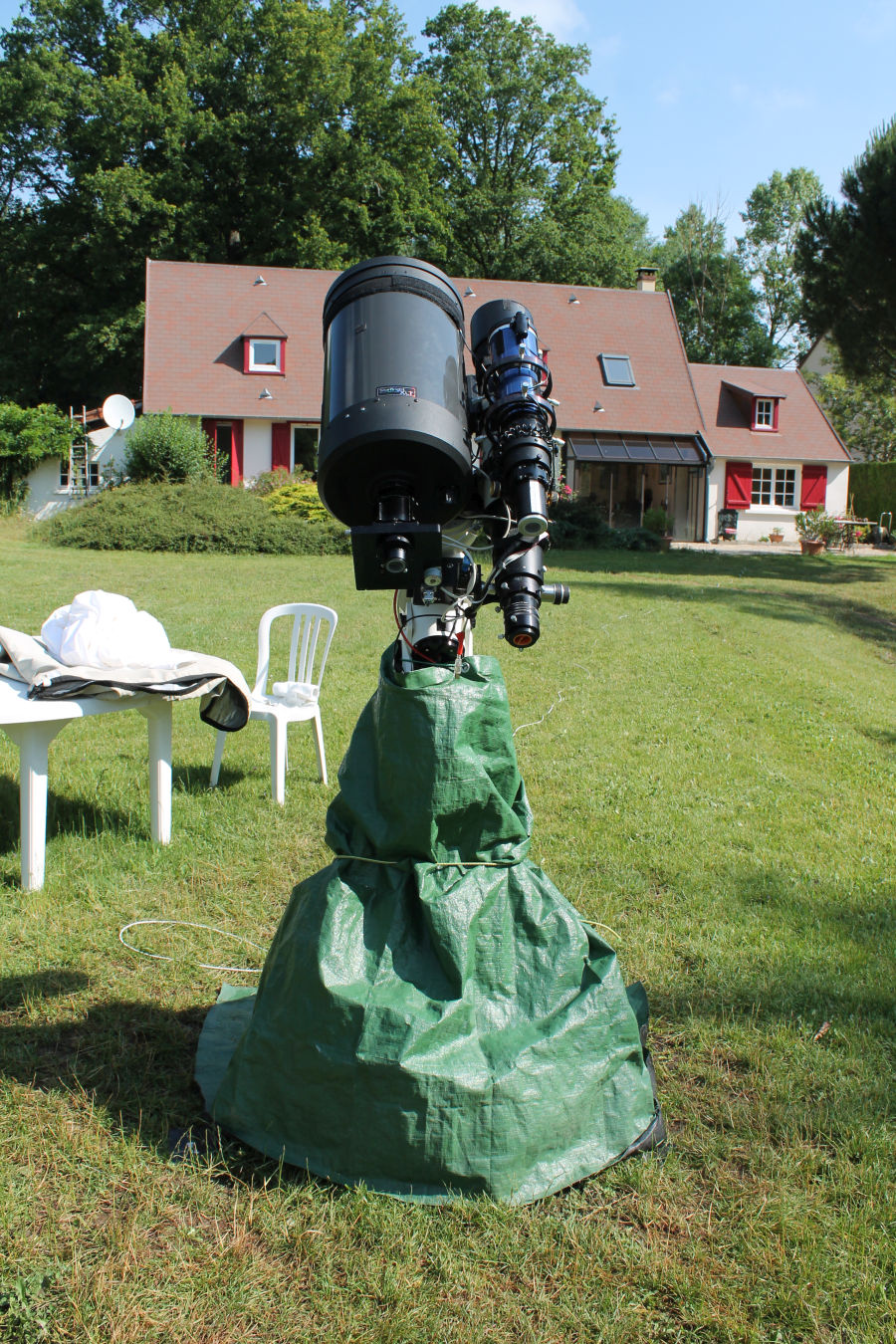

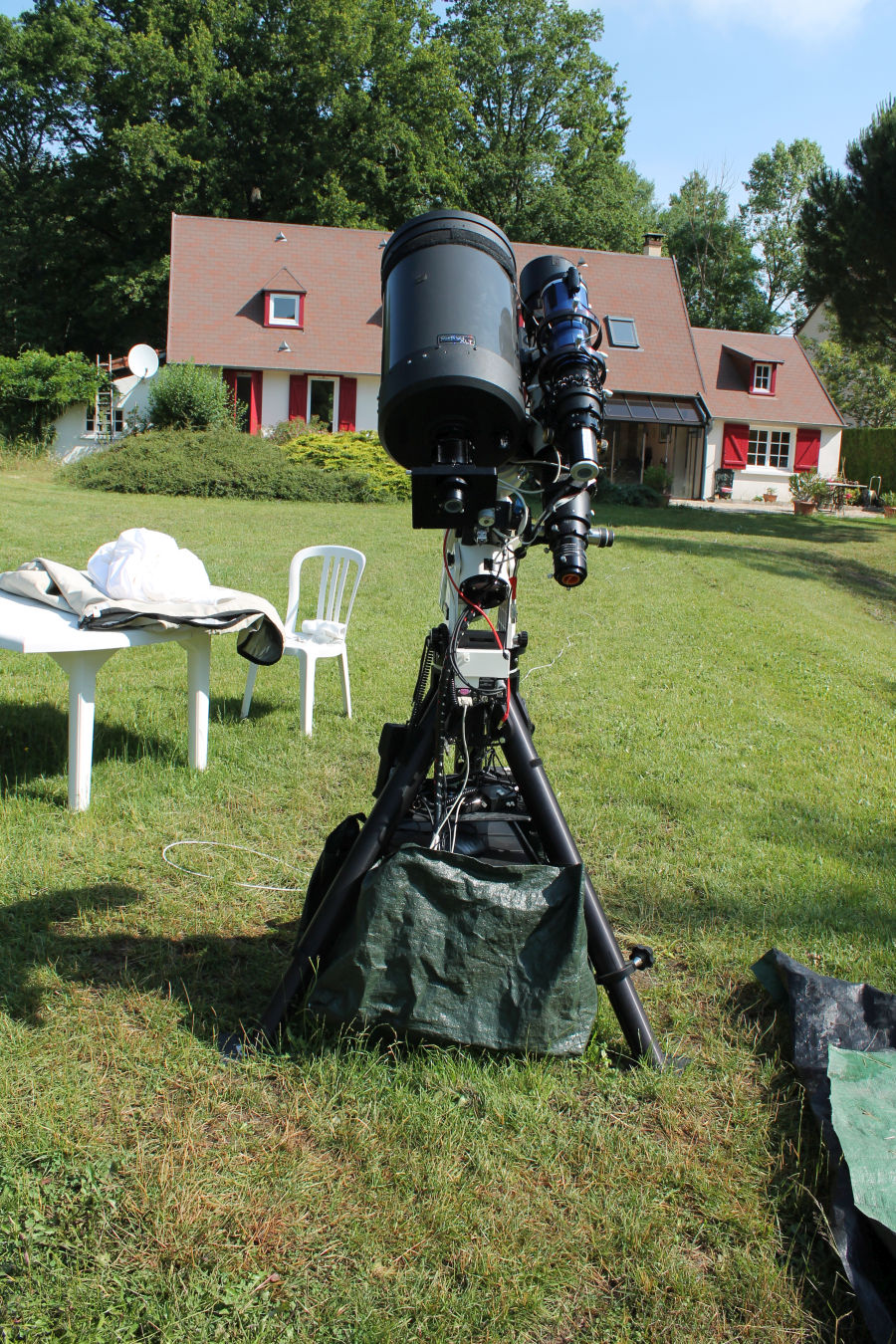

La monture est mise en position Park3, et je remonte le sac ce qui permet de bien protéger le tout
Ce sac est un sac type "jardinage" pour y mettre les déchets du Jardin

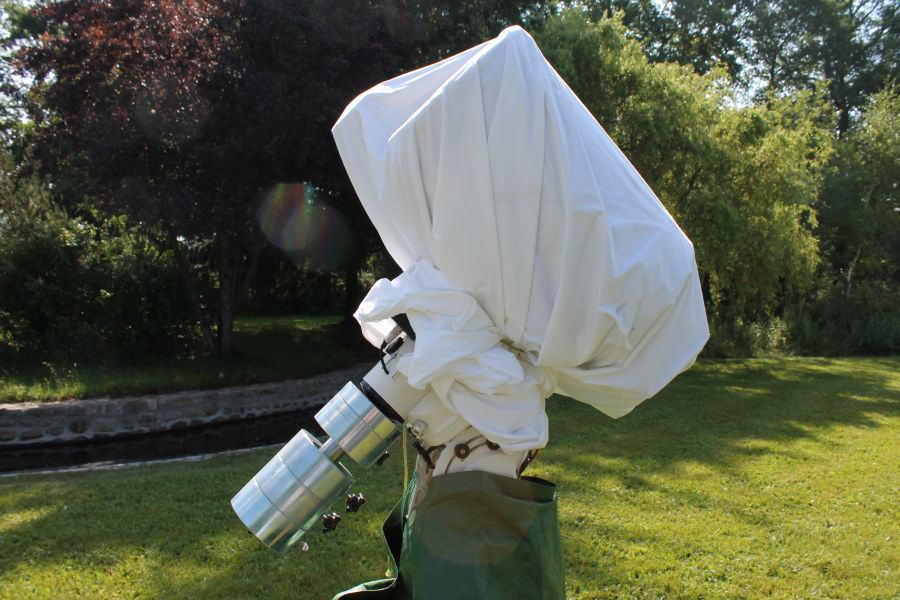

Après avoir retiré tous les éléments CCD.. roue à Filres ..Filtres solaires...je protège les optiques avec une housse de couette récupérée et je la serre à la base des tubes avec un sandow pour bien protéger contre l'humidité "remontante" du sol.
Un conseil , quand vous retirez la housse de couette pour passer la nuit dehors, mettez là au sec , à l'intérieur..

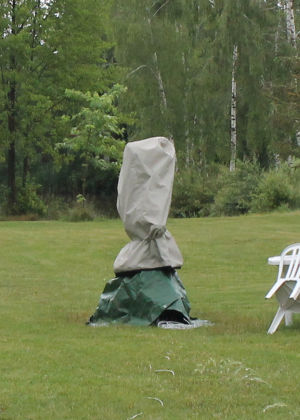

Et enfin je couvre le tout avec la couverture Telegizmos que j'avais déjà, elle est serrée avec un Sandow pour éviter que le vent ne s'engouffre dessous, elle est très robuste et a déjà fait face à de le grêle , les grelons étaient gros comme des cerises et rebondissaient sans PB sur la couverture.
Je pense que pour de très gros orages de grêle on pourrait ajouter deux ou trois couches de Bullpack, ça amortirait bien..et si avis de tempête il est préférable de démonter au moins les optiques!!
